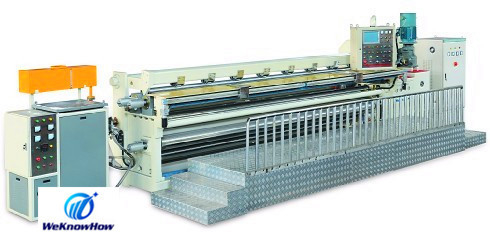

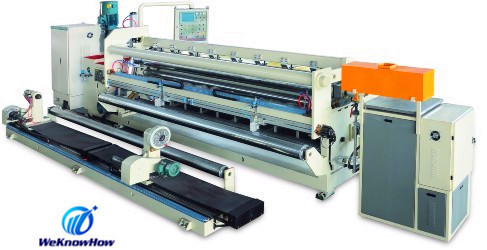

bobinatrice di CNC di 2800mm, macchina di spillatura della mano per il trasformatore di misura

bobinatrice di CNC di 2800mm, macchina di spillatura della mano per il trasformatore di misura

  3,2, parametri tecnici

    parametri tecnici principali a macchina del ①

    dimensione delle materie prime del A.

    larghezza di carta 750mm 2500 millimetri

    ± di spessore 0,1 0,005 millimetri

    Annaspa ± del ± 2/ф450 diametro esterno/dell'interno ф90 10 millimetri

    larghezza del di alluminio 150-450 millimetri

    Spessore 0,008 millimetri

    ± interno/esterno di alluminio del diametro ф32/ф40 0,5 millimetri. Ф50/ф60 ± 0,5

    Lunghezza 700-2800 millimetri

    b. che elabora gamma

    Finished che avvolge diametro ф60-300 millimetro

    Larghezza di taglio massima 2500 millimetri

    Una larghezza di taglio minima di 600 millimetri

    Elaborando gamma della taglierina rotonda sinistra XB 0 ~ 1100 millimetri (la linea centrale di attrezzatura come l'origine)

    La gamma d'elaborazione della taglierina rotonda giusta YB 0 ~ 1100 millimetri

    (la linea centrale di attrezzatura come l'origine)

    precisione lavorante del C.

    precisione di larghezza di ± 0,5 millimetri

    precisione del diametro di ± 1 millimetro

    accuratezza di posizione di punto di ± 1 millimetro

    deviation≤ dell'estremità 0,5 millimetri

    deviazione di larghezza dopo il taglio del ± 0,5 millimetri

    d. Produttività

    Sensibilità di carta 1-5m/min

    potenza installata 70KW del E.

    f. Consumo 0.25m3/min dell'aria

    altezza del worktable del G.: 1100 millimetri (riferisca alla dimensione reale della macchina)

Stati tecnici principali del ② di varie componenti

    sistema di azionamento principale del A.

    a.1 finito avvolgendo diametro: ф60~300 millimetro

    a.2 finito avvolgendo larghezza: 600~2500 millimetri

    a.3. Controllo di tensione: 50-2500 N

    velocità dell'asse a.4: 0-80rpm

    a.5. Potere 7.5KW del motore principale

    motore 5.5KW della trazione a.6

    coppia di torsione 3000Nm dell'uscita a.7

    a.8. Giro 1/10 di accuratezza del freno

    dispositivo di serraggio del B.

    cilindro massimo b.1 che preme forza 30KN

    b.2.the che preme forza della piattaforma premente superiore 7 ~ 30KN

    angolo di oscillazione massimo b.3 del º premente superiore della piattaforma 25

    riscaldamento del C. e meccanismo sostenente

    ℃ del ± 5 di temperatura 110 del rullo di riscaldamento c.1

    c.2 potere calorifico 55KW

requisiti di configurazione di programma di controllo del ③

la macchina di imballaggio automatico è configurata con sia 110KV che 220KV

trasformatore di misura che avvolge i programmatori.

    a. 110KV (diametro esterno del tubo del ¢ 40/¢ 32)

    b. 220KV (diametro esterno ¢ 60/¢ 50 del tubo)
