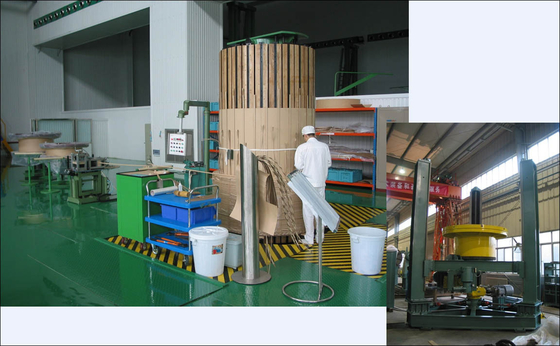

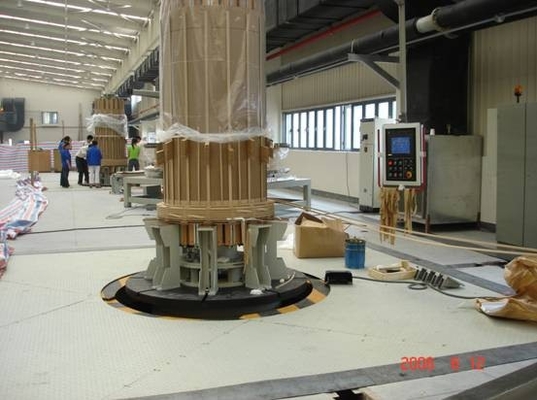

Verticale idraulico del pozzo della bobinatrice di CNC con controllato automatico
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Evidenziare: | Bobinatrice della bobina,bobinatrice del filamento |
||
|---|---|---|---|
Verticale idraulico del pozzo della bobinatrice di CNC con controllato automatico
Descrizione:

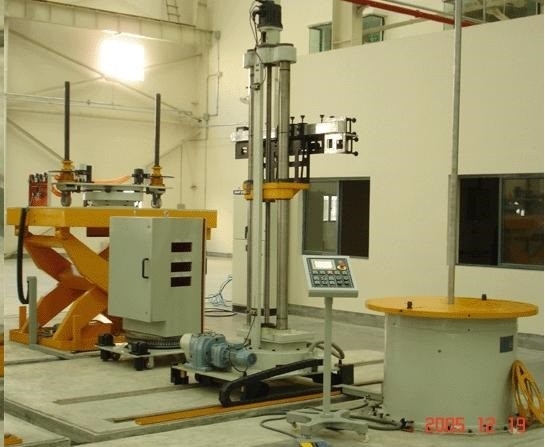

PVWM consiste del piedistallo, della colonna, del sistema di elevazione del mandrino, del sistema di rotazione del mandrino, della piattaforma mobile del piatto e del sistema di controllo. I vari parametri di bobina sono indicati sugli a tubo catodico. Il funzionamento del menu e scegliere le funzioni differenti dal dito toccano gli a tubo catodico, la tecnologia della bobina può essere compilata in anticipo o essere riveduta.
Applicazioni:
La bobinatrice verticale (PVWM) del pozzo è attrezzatura ideale per la fabbricazione l'alta tensione, le bobine elicoidali ad alta tensione eccellenti e delle bobine del disco dei trasformatori
Specifiche:
Oggetto | NO. | Indice | Parametri tecnici | ||||||
10t | 15t | 20t | 25t | 30t | 35t | ||||
Piattaforma rotatoria | 1 | Carico massimo (chilogrammo) | 10000 | 15000 | 20000 | 25000 | 30000 | 35000 | |
2 | Diametro girante massimo (millimetro) | Φ2200 | Φ2800 | Φ3000 | Φ3000 | Φ3200 | Φ3500 | ||
3 | Diametro del mandrino (millimetro) | Φ1600 | Φ1800 | Φ2000 | Φ2000 | Φ2200 | |||
4 | scanalatura a forma di t su chuck×number: (mm×unit) | 28mm×8 | 36mm×8 | ||||||
5 | Altezza della piattaforma (millimetro) | 700 | 700 | 800 | 850 | 850 | 900 | ||
6 | Altezza del mandrino alla piattaforma quando il mandrino è sollevato al superiore (millimetro) | 400 | |||||||
7 | Velocità del mandrino (regolamento stepless) (r/min) | 0~10 | 0~7 | 0~5 | |||||
8 | Coppia di torsione massima del mandrino (N/M) | 12000 | 18000 | 21000 | 28000 | 35000 | 35000 | ||
9 | Tensione massima di cavo (n) | 9000 | 12000 | 14200 | |||||
10 | Potere del motore rotativo del mandrino (chilowatt) | 11 | 15 | 18,5 | |||||
11 | Posizionando foro del centro del mandrino (millimetro) | Φ220×15×Φ180 | Φ240×20×Φ200 | ||||||
12 | Rimozione del cuscinetto (millimetro) | ≤0.2 | |||||||
Braccio di oscillazione | 13 | Altezza (millimetro) | 3000 | ||||||
14 | Lunghezza massima (pieghevole) (millimetro) | 3000 | 3200 | 3500 | 3800 | ||||
|
| Massimo che eleva altezza (colpo) (millimetro) |
|
| |||||
Meccanismo di elevamento | 15 |
| 2500 | 3000 | |||||
16 | Elevando velocità (mm/min) | 1000 | 700 | 500 | |||||
17 | Potere del servomotore (chilowatt) | 11 | 15 | 18,5 | |||||
18 | vite | 3-Tr55x10 | 3-Tr65x10 | X12 3-Tr70 | X12 3-Tr80 | 3-Tr85 x14 | 3-Tr90 x16 | ||
Meccanismo dell'otturatore | 19 | Superficie coperta (millimetro) | 5000×5000 | 5500×5500 | 5500×5500 | 6000×6000 | 6500×6500 | ||
20 | Gamma estendibile di otturatore (millimetro) | Φ700~ Φ2250 | Φ800~ Φ2850 | Φ900~ Φ3050 | Φ1100~ Φ3250 | Φ1500~ Φ3550 | |||
21 | Velocità dell'otturatore (mm/min) | 1000 | 900 | 700 | |||||
22 | Potere del motore (chilowatt) | 0,55 | |||||||
23 | Quantità di motori (unità) | 4 | |||||||
Lubrificazione | 24 | Potere del motore della pompa autolubrificante (chilowatt) | 0,2 (CHILOWATT) | ||||||
25 | Lubrificazione del modo | Olio | |||||||
NOTA: I parametri di cui sopra sono standard. Possono essere emendati dal cliente richiedono.
