Bobinatrice ad alta velocità di CNC, bobinatrice automatica della bobina
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Evidenziare: | Bobinatrice della bobina,bobinatrice del filamento |
||
|---|---|---|---|

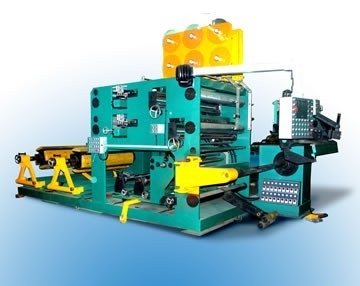

Bobinatrice ad alta velocità di CNC, bobinatrice automatica della bobina
Descrizione:

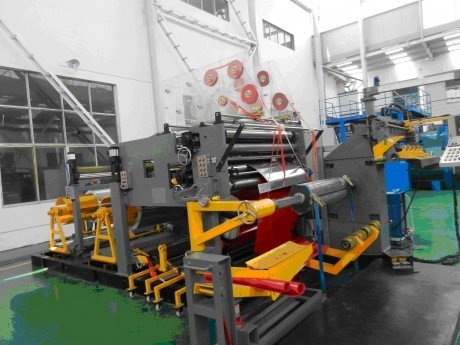

La bobinatrice della stagnola di LV è utilizzata per avvolgere le bobine di LV con la striscia della stagnola
La bobinatrice della stagnola di bassa tensione è adatta a tensione sotto 1KV. La macchina può avvolgere la bobina e la bobina duplex per 2 strati del di alluminio o di rame. La macchina fornita dell'unità della saldatura e di 2 ofshears degli insiemi. Tutti i parametri di produzione sono fissati sull'interfaccia dell'uomo-macchina e la macchina funziona in completamente automatico.
- VF che controlla l'unità stepless di bobina della stagnola di velocità
- Struttura a macchina con stagnola che preme, taglio di bordo dell'isolamento, correzione fotoelettrica, trazione della conduttura del conduttore
- Unità rotabile della saldatura di TIG di raffreddamento ad acqua di AC/DC
- Unità di taglio del conduttore elettrico, 2 insiemi
- Automobile decoiling dell'isolamento, 2 insiemi
- Automobile decoiling del conduttore, 2 insiemi
- Sistema di riempimento di posizionamento pneumatico dell'isolamento dell'estremità, 2 insiemi
- Sistema di controllo di SpA e di esercizio del touch screen
Applicazioni:
La bobinatrice della stagnola è tipo bobine del di rame o di alluminio di avvolgimento utilizzate nella fabbricazione del reattore e del trasformatore.
C'è solitamente genere tre di bobinatrice della stagnola per una larghezza di tre stagnole: 1400mm, 1100mm e 800mm.
C'è bobinatrice della stagnola di doppio strato e bobinatrice a un solo strato della stagnola.
La bobinatrice della stagnola usa il di alluminio o di rame come conduttore, il vasto tipo isolamento della cinghia come isolamento interlaminar; tipo isolamento della striscia stretta di isolamento terminale. Sono arrotolati essere tipo bobine del rotolo. Inoltre, le discese d'antenna interne ed esterne saranno saldate e la superficie esterna sarà avvolta.
Specifiche:
. N | OGGETTO | SPECIFICAZIONE |
1 | Gamma della bobina | |
1,1 | Lunghezza assiale | Massimo: 600 millimetri |
1,2 | Lunghezza assiale (con cavo) | Massimo: 720 millimetri |
1,3 | Diametro esterno (non includere i cavi) | φ600 |
1,4 | Diametro esterno (massimo) (massimo) | φ620 |
1,5 | Diametro interno (minimo) (min) | Non limitato |
1,6 | Tipo della bobina | Giro, ellisse, rettangolo (bobina weight≤500kg) |
2 | Materiale della bobina | |
2,1 | di alluminio o di rame | width≤600mm, thickness0.3-1.5mm; Diametro interno della bobina: Φ400; Bobina diameter≤Φ800 esterno. |
2,2 | Cavo smaltato | Cavo: MaxΦ0.3-3.0 millimetro; Cavo piano: 3×12 massimo millimetro |
3 | Dispositivo decoiling della stagnola di comportamento | Modo pneumatico di tensione |
3,1 | Lunghezza del cilindro di sostegno | 620 millimetri |
3,2 | Il cilindro di sostegno regola la gamma | Φ470-φ520 |
3,3 | Carico del cilindro di sostegno (massimo) | 1000 CHILOGRAMMI |
3,4 | Forza espandentesi | Massimo: 5000N-M (Stepless regolabile) |
3,5 | Forza di lavoro di tensione | 0---0,6 Mpa |
4 | Dispositivo di bobina | |
4,1 | Velocità di bobina | 0-20 n/min |
4,2 | Coppia di torsione di lavoro (massima) | ≥ 5000 nanometro |
4,3 | Energia eolica | 11 CHILOWATT |
4,4 | Modo di regolamento di velocità | Regolamento stepless di velocità di frequenza |
5 | Dispositivo del decoiler dell'isolamento di strato | |
5,1 | Asse di insulationinstallation di strato | 2 insiemi |
5,2 | Diametro esterno della bobina dell'isolamento di strato | ≤φ400 millimetro |
5,3 | Diametro interno della bobina dell'isolamento di strato | Φ76 millimetro |
5,4 | Larghezza della bobina dell'isolamento di strato | Massimo: 620 millimetri |
5,5 | Modo di Decoiling | Pressione del meccanico |
5,6 | Attenuando parte anteriore (un indipendente di 2 insiemi) | ≤50 NANOMETRO |
6 | Rettifichi il dispositivo | |
6,1 | Rettifichi il metodo | Il servo sistema motorio automatico corregge |
7 | Sistema elettrico | Controllo dell'auto di SpA |
7,1 | Cifre di conteggio | 4 cifre (0.0-999.9) (precisione di conteggio: 0,1 giri) |
7,2 | Funzione di base | Input di punto, rivedibile, memoria di interruzione di corrente |
7,3 | Interfaccia del lavoro | Pannello a comando a tocco (cinese ed inglesi) |
7,4 | Potere totale | 15KW |
