Bobinatrice automatica di CNC per il mandrino estensibile di bobina
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Evidenziare: | Bobinatrice della bobina,bobinatrice del filamento |
||
|---|---|---|---|

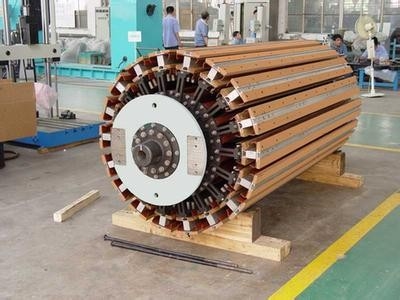

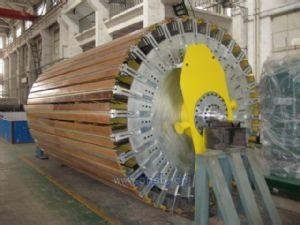

Bobinatrice automatica di CNC per il mandrino estensibile di bobina
Descrizione:
EWM consiste del corpo del mandrino, meccanismo estensibile, piastre di sostegno dell'arco, rivestimenti estensibili, chiudenti
dispositivo del mandrino, dispositivo per il collegamento mandrino e della bobinatrice.
Applicazioni:

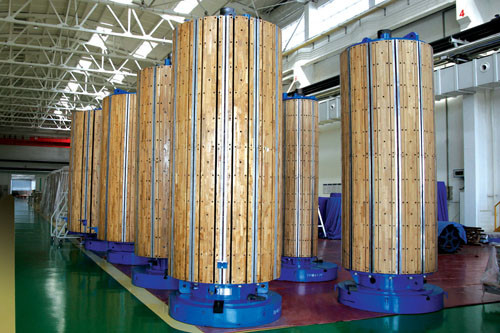

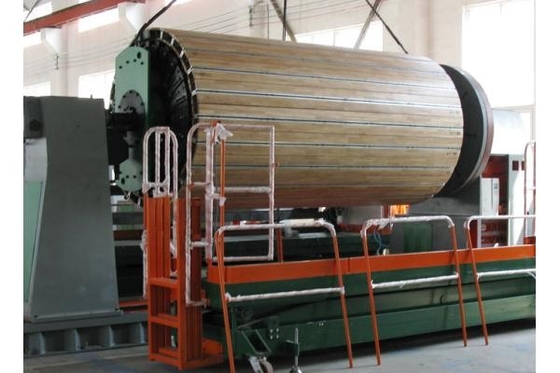

Il mandrino di bobina (EWM) è un mandrino recentemente speciale per le bobine d'avvolgimento del trasformatore in bobinatrici verticali o orizzontali
Specifiche:
| tipo | Gamma del diametro (millimetro) | Lunghezza del raggio (millimetro) | Quantità del raggio | Spazio del raggio (millimetro) | Lunghezza totale | peso | carico |
| RXM-1A | φ270~350 | 1500 | 6 | 5~45mm | 1190 | 0.075T | 0.6T |
| RXM-2A | φ340~470 | 1800 | 6 | 5~45mm | 1160 | 0.09T | 0.6T |
| RXM-3A | Φ460~610 | 1800 | 8 | 5~45mm | 1724 | 0.15T | 1T |
| RXM-3B | φ600~780/φ770~950 | 2000 | 12 | 5~45mm | 1724 | 0.2T | 1.5T |
| RXM-4A | Φ940~1140/φ1130~1330 | 2000 | 18 | 5~45mm | 2290 | 0.95T | 3T |
| RXM-4B | Φ1320~1520/φ1510~1710 | 3000 | 18 | 5~45mm | 2290 | 1.02T | 3T |
| RXM-5B | Φ1700~1900/φ1890~2090 | 3000 | 18 | 5~45mm | 3130 | 2.5T | 8T |
| RXM-6B | Φ2050~2300/φ2290~2540 | 3000 | 24 | 5~45mm | 3130 | 3.7T | 8T |
| RXM-7B | Φ2500~2800/φ2780~3080 | 3000 | 30 | 5~45mm | 3430 | 5.5T | 10T |
Parametro | Gamma del diametro | Lunghezza di Batten | Quantità di Batten | Lunghezza totale a parte Testa del fuso | Peso | Carico massimo |
| 1XB | φ160~210 millimetro | 1000 millimetri | 8 | 1190 millimetri | 75 chilogrammi | 600 chilogrammi |
| 2XB | φ200~260 millimetro | 1000 millimetri | 8 | 1160 millimetri | 90 chilogrammi | 600 chilogrammi |
| 3XB | φ210~280 millimetro | 1500 millimetri | 8 | 1724 millimetri | 150 chilogrammi | 1000 chilogrammi |
| 4XB | φ270~350 millimetro | 1500 millimetri | 8 | 1724 millimetri | 200 chilogrammi | 1500 chilogrammi |
| 0B | φ340~470 millimetro (φ450~580) | 2000 millimetri | 12 | 2290 millimetri | 950 chilogrammi | 3000 chilogrammi |
| 1B | φ400~530 millimetro (φ510~640) | 2000 millimetri | 12 | 2290 millimetri | 1020 chilogrammi | 3000 chilogrammi |
| 2B | φ600~780 millimetro (φ760~940) | 2700 millimetri | 12 | 3130 millimetri | 2500 chilogrammi | 8000 chilogrammi |
| 3B | φ850~1050 millimetro (φ1030~1230) | 2700 millimetri | 16 | 3130 millimetri | 3700 chilogrammi | 8000 chilogrammi |
| 4B | φ1125~1325 millimetro (φ1305~1505) | 3000 millimetri | 18 | 3430 millimetri | 5500 chilogrammi | 10000 chilogrammi |
| 5B | φ1460~1660 millimetro (φ1640~1840) | 3000 millimetri | 18 | 3430 millimetri | 7300 chilogrammi | 12000 chilogrammi |
| 6B | φ1800~2060 millimetro (φ2040~2300) | 3200 millimetri | 24 | 3630 millimetri | 9800 chilogrammi | 12000kg |
| 7B | φ2420~2720 millimetro (φ2700~3000) | 3000 millimetri | 30 | 3690 millimetri | 13000 chilogrammi | 15000 chilogrammi |
