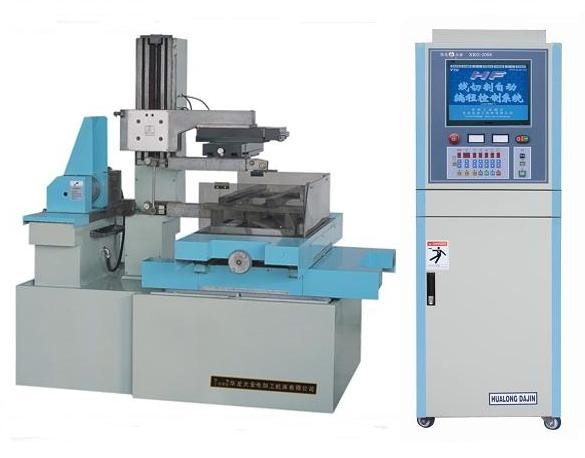

Tagliatrice di EDM/attrezzatura automatiche piene con l'asse di 70mm U.V
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Evidenziare: | macchina del edm del taglio del cavo,macchina del taglio del cavo del edm di CNC |
||
|---|---|---|---|
Descrizione:
La macchina facendo uso del cavo di elettrodo come strumento, con il sistema di controllo di CNC, continua tagliare l'elaborazione secondo il percorso predeterminato al pezzo da lavorare. Il piccolo taglio della conicità si riferisce al metodo che il cavo di elettrodo continua tagliare l'elaborazione al pezzo da lavorare da un determinato angolo di inclinazione (≤6°or≤12°)
Applicazioni:
È adatto ad elaborare le varie muffe, i modelli e le componenti complesse di forma come alta precisione, l'alta durezza e l'alta durezza, anche tutti i tipi di materiale di conduzione quale metallo non ferroso, acciaio per utensili, l'acciaio unito in lega. Ampiamente applicato nel campo di industria quale impresa di aviazione di astronautica, degli apparecchi di misurazione dello strumento, degli apparecchi elettrici, del macchinario, dell'automobile, di industria leggera e di industria di guerra
Specifiche:
|
Tipo a macchina |
DK7725Z |
DK7732Z |
DK7740Z |
DK7750Z |
DK7763Z |
DK7780Z |
DK77100Z |
|
Colpo dell'ascissa (millimetro) |
250 |
320 |
400 |
500 |
630 |
800 |
1000 |
|
Colpo dell'asse y (millimetro) |
320 |
400 |
500 |
630 |
800 |
1000 |
1200 |
|
Colpo di asse di Z (millimetro) |
150 |
200 |
200 |
250 |
350 |
400 |
400 |
|
Colpo di asse di U.V |
70mm |
||||||
|
Spessore massimo di taglio (millimetro) |
300 |
400 |
400 |
450 |
550 |
600 |
600 |
|
Peso portante massimo (chilogrammo) |
120 |
200 |
320 |
500 |
960 |
1200 |
1500 |
|
Larghezza della tavola di lavoro (millimetro) |
320 |
360 |
460 |
540 |
650 |
820 |
1010 |
|
Lunghezza della tavola di lavoro (millimetro) |
510 |
610 |
690 |
910 |
1030 |
1300 |
1500 |
|
Peso della macchina utensile (chilogrammo) |
1200 |
1400 |
1600 |
2300 |
2800 |
5000 |
6000 |
|
Esterno a macchina dimensione (millimetro) |
1420X1040 X1600 |
1550X1170 X1700 |
1800X1380 X1700 |
2060X1760 X1850 |
2250X2250 X1950 |
2900X2800 X2250 |
3200X3000 X2250 |
|
Elaborazione conicità e dello spessore |
6°/80mm, 12°/80mm (celebre nel contratto) |
||||||
|
Elaborazione della rugosità di superficie |
Ra2.5μm 100 mm2/min |
||||||
|
Tasso materiale massimo di rimozione |
Norma GB7926 |
||||||
|
Precisione |
Norma GB7926 |
||||||
|
Accuratezza di posizione di asse di X.Y |
Norma GB7926 |
||||||
|
Accuratezza di posizione di ripetizione |
0,001 millimetri |
||||||
|
Minuto di comando del lavoro |
|
||||||
|
Diametro di cavo dell'elettrodo |
Φ0.16~Φ0.22mm (Φ0.18 millimetro consigliato dalla società) |
||||||
|
Linea velocità del cavo di elettrodo |
11 m/s |
||||||
|
Fluido operante |
DX-1; DX-4 |
||||||
|
Alimentazione elettrica |
380V, trifase, 50Hz |
||||||
|
Potere |
≤2kw |
||||||
|
Umidità relativa |
30%~80% |
||||||
